工艺核心：254nm准分子照射形成微观褶皱

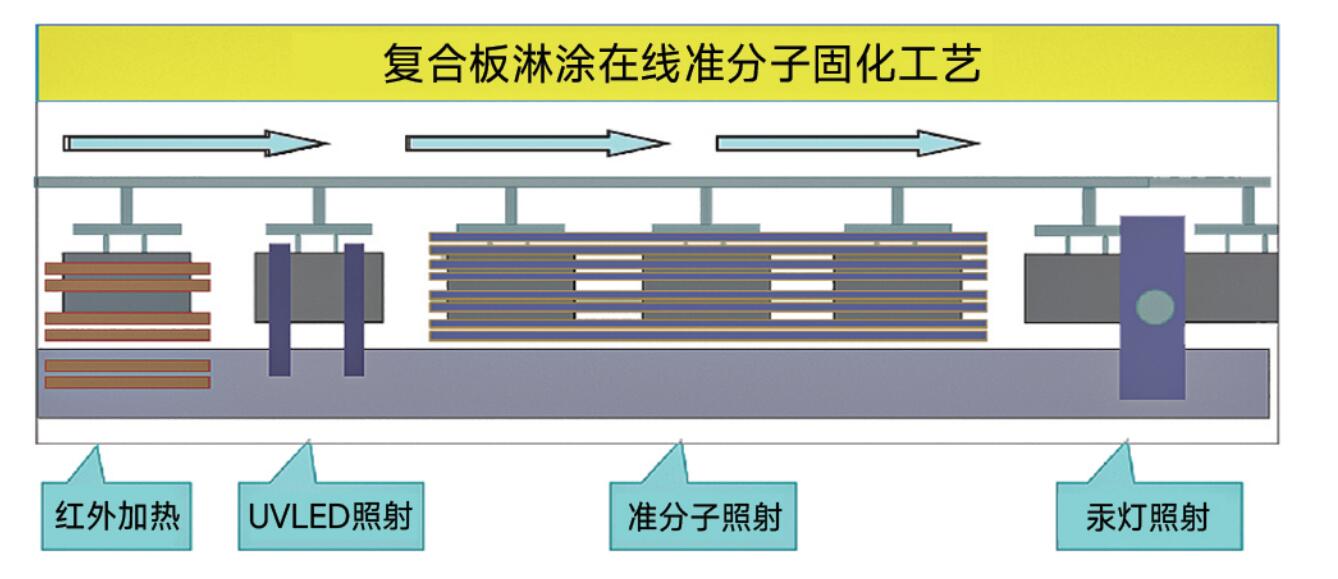

陶瓷肤感的关键在于涂层表面结构的精准控制。尔谷光电准分子UV系统集成三种光源：LED灯负责涂层预定位，防止流挂；254nm准分子灯使涂层表层在极短时间内发生选择性交联，收缩形成纳米级褶皱结构；汞灯完成深层整体固化。最终效果是60°光泽度降至1-3°，表面触感温润、不粘腻。同时，微观褶皱结构降低了指纹附着面积，配合涂层本身的疏油特性，日常使用中指纹残留明显减少。涂层经过耐汗渍测试，72小时内无明显腐蚀或变色。

应用实例一：东莞某手机外壳喷涂厂——从15°到3°的光泽度跨越

该客户主要生产国产中高端手机的复合板后盖。之前使用常规哑光UV涂料，60°光泽度在15°左右，手摸偏干涩，且亮面指纹吸附严重。终端消费者反馈手机后盖易显脏，清洁频率高。

客户尝试在原固化段增加汞灯功率，但光泽度最低只能降到10°左右，且涂层发脆。尔谷光电技术团队在客户喷涂线末端集成了LY系列准分子系统，采用LED定位+准分子照射+汞灯固化的三段工艺。经过一周参数调试，光泽度稳定控制在2-3°。客户内部盲测反馈：处理后的后盖触感接近真实陶瓷的细腻，手指划过时阻力适中，没有滑腻或干涩感。耐手汗测试后涂层无起泡或变色。该方案已稳定运行近半年，良率保持在96%以上。

应用实例二：惠州某注塑与喷涂一体厂——解决曲面和异形件的褶皱均匀性问题

这家客户承接手机后盖和TWS耳机充电仓外壳的喷涂业务。充电仓外壳为弧面加小倒角设计，传统UV固化设备在曲率变化较大的区域容易出现褶皱不均匀——弧顶与边缘光泽度差异可达5-8°，导致外观判级困难。

我们为客户配置了准分子灯组与汞灯组独立可调的LY系列设备。准分子灯的能量输出根据产品曲率分段调节，弧面较大区域适当提高照射剂量，使褶皱形成更充分。同时，LED预固化阶段采用低功率缓慢走料的方式，让涂层在准分子照射前保持一定流动性，便于褶皱均匀展开。改造后，同一产品不同曲率区域的光泽度差异控制在2°以内，弧顶与边缘不再出现明显色差或反光差异。客户将这套设备同时用于手机后盖和耳机仓外壳生产，换型时仅需调用预设配方。

应用实例三：深圳某智能穿戴代工厂——兼顾防指纹与耐化学性的工艺验证

该客户为多个品牌代工智能手表表壳和手环主体。产品长期贴肤佩戴，对耐汗液腐蚀和防指纹要求较高。客户原有方案采用喷涂+热固化方式，涂层表面光滑，指纹残留明显，且佩戴一段时间后易吸附皮肤油脂，出现局部发亮。

     我们提供了准分子UV处理系统，嵌入客户喷涂线末端。准分子处理后的涂层光泽度约1.5°，表面呈现均匀的哑光质感。防指纹测试中，相同汗手按压后，准分子处理样板的指纹印痕面积约为未处理样板的三分之一，且消散速度更快。耐人工汗液测试达到96小时，涂层无失光、无脱落。客户将该工艺作为高端款手表壳体的标准配置，在产品宣传中突出“陶瓷触感·不沾指纹”的卖点。

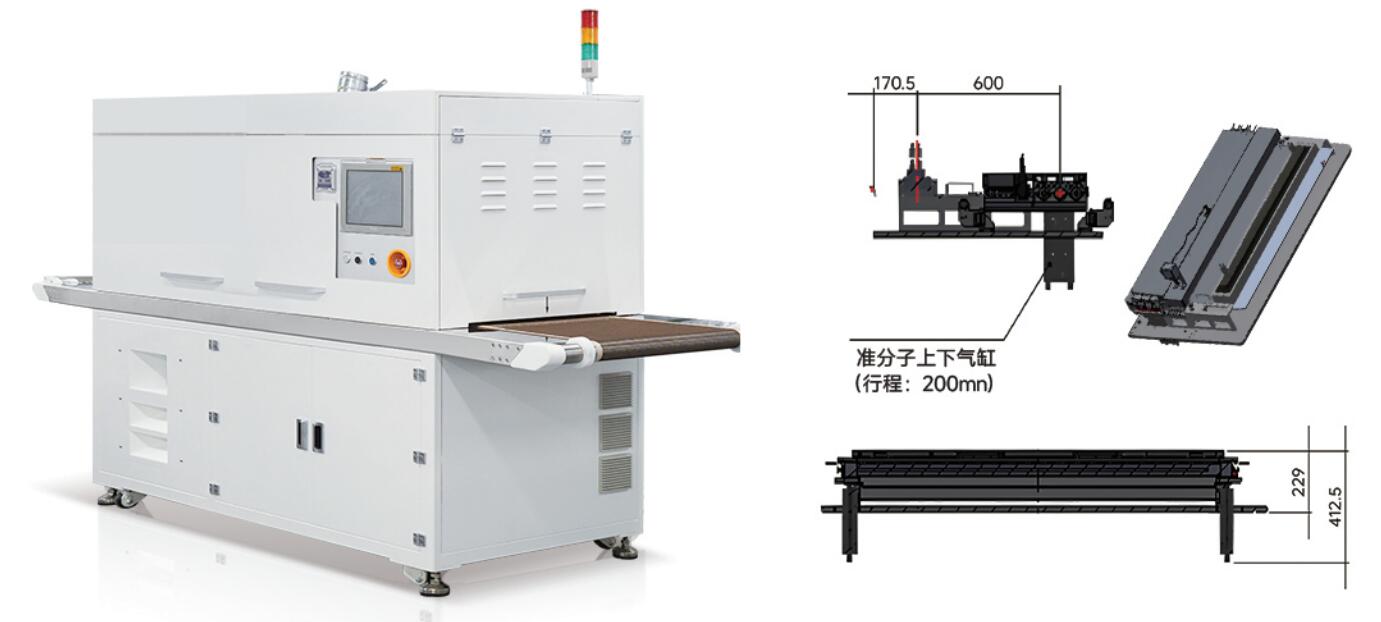

尔谷光电准分子UV系统通过254nm准分子灯诱导涂层表面形成纳米级褶皱，实现60°光泽度1-3°的陶瓷肤感效果。系统模块化设计可灵活嵌入现有喷涂线，适配手机后盖、耳机仓、智能手表等3C产品，同时具备防指纹与耐汗渍腐蚀等实用特性。如需现场打样或设备适配评估，欢迎联系尔谷光电。
